Mitkä ovat takaiskuventtiilien luokitukset?

Keskeisenä laitteena keskimääräisen takaisinvirtauksen estämiseksi,takaiskuventtiilitkäytetään laajalti putkijärjestelmissä. Erilaisten rakenteiden ja toimintaperiaatteiden mukaan takaiskuventtiilit jaetaan pääasiassa seuraaviin luokkiin:

1. Käännä takaiskuventtiili

Pyörivä takaiskuventtiili avautuu ja sulkeutuu pyörittämällä venttiililevyä kiinteän akselin ympäri. Kun väliaine virtaa eteenpäin, venttiililevy työnnetään auki; Peruutettaessa venttiililevy sulkeutuu oman painonsa ja väliaineen reaktiovoiman vaikutuksesta. Sen etuja ovat alhainen virtausvastus, nopea avautuminen ja sulkeutuminen, mikä sopii halkaisijaltaan suuriin, alhaisen virtausnopeuden skenaarioihin, kuten pumpun ulostuloihin tai vaakasuuntaisiin putkiin. Suurinopeuksisen virtauksen aikana voi kuitenkin esiintyä vesivasaravaikutusta, ja puskurilaite tarvitaan.

2. Nosta takaiskuventtiili

Hissin venttiililevytakaiskuventtiililiikkuu venttiilirungon pystyakselia pitkin. Eteenpäin virrattaessa keskipaine työntää venttiililevyä ylös; Peruutettaessa venttiililevy putoaa painovoiman tai jousivoiman vaikutuksesta ja katkaisee väliaineen. Tämän tyyppisellä takaiskuventtiilillä on hyvä tiivistyskyky, mutta korkea virtausvastus, ja sitä käytetään enimmäkseen pienikaliiperisissa, korkeapaineisissa tai pystysuoraan asennettavissa sovelluksissa, kuten höyryjärjestelmissä.

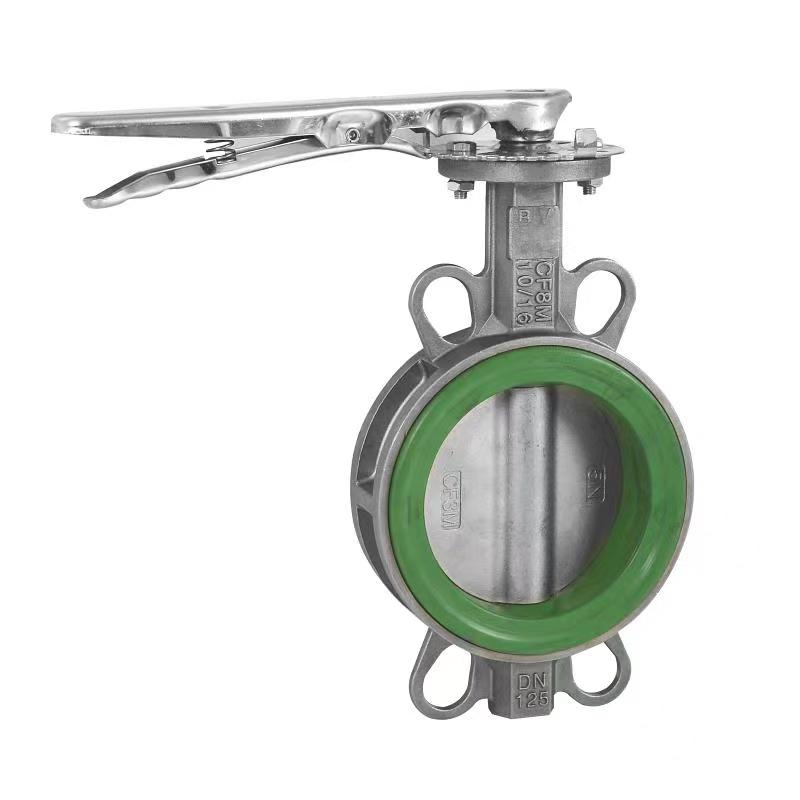

3. Perhonen takaiskuventtiili

Butterfly takaiskuventtiili yhdistää pyörivien ja läppäventtiilien ominaisuudet pyöreällä levyllä, joka pyörii keskiakselin ympäri. Sillä on kompakti rakenne ja kevyt paino, ja se sopii halkaisijaltaan suuriin ja matalapaineisiin putkiin, ja sitä käytetään yleisesti vesihuolto- ja viemäritekniikassa. Tiivistys on kuitenkin suhteellisen heikko ja vaatii säännöllistä huoltoa.

4. Kalvon takaiskuventtiili

Kalvon takaiskuventtiilit käyttävät kumikalvojen elastista muodonmuutosta ohjaamaan avaamista ja sulkemista. Kun väliaine virtaa eteenpäin, kalvo venytetään auki; Peruutettaessa kalvo pompoaa tiivistääkseen kanavan. Tämän tyyppisellä takaiskuventtiilillä ei ole mekaanista kitkaa ja pitkä käyttöikä, mutta sen lämpötila- ja paineenkesto on rajallinen, ja sitä käytetään enimmäkseen puhdistusaineissa tai matalapainejärjestelmissä.

5. Männän takaiskuventtiili

Männän takaiskuventtiili avautuu ja sulkeutuu männän ja jousen yhteistoiminnalla. Keskipaine voittaa jousivoiman työntääkseen mäntää liikkumaan, ja jousi palaa ja sulkeutuu peruutettaessa. Sillä on erinomainen tiivistyskyky ja se sopii korkeisiin lämpötiloihin ja korkeapaineisiin ympäristöihin, kuten petrokemianteollisuuteen, mutta sen rakenne on monimutkainen ja kustannukset korkeat.

Sovellettavat erityyppiset skenaariottakaiskuventtiiliton valittava kattavasti väliaineen ominaisuuksien, paineen, virtausnopeuden ja asennusolosuhteiden perusteella järjestelmän turvallisen ja tehokkaan toiminnan varmistamiseksi.
