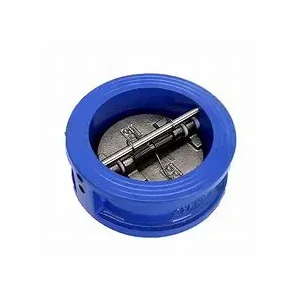

Valurautainen perhonen takaiskuventtiili

Valuraudan perhonen takaiskuventtiilin kiekkotyyppinen kytkentä on helppo asentaa. Se voidaan kiinnittää tiukasti kahden laipan väliin, säästää paljon asennustilaa ja on erittäin sopiva avaruusrajoitettuihin putkilinjan asettelun skenaarioihin.

Rakenne ja työperiaate

(I) rakennesuunnittelu

Valuraudan kiekkojen takaiskuventtiili koostuu pääasiassa ydinosista, kuten venttiilirunko, venttiililevy, venttiilin varsi, jousi (varustettu joillakin malleilla). Venttiilirunko on valustettu valurautaan, mikä tarjoaa kiinteää tukea ja vakaata rakenteellista perustaa koko venttiilille. Venttiililevy on avainkomponentti tarkistustoiminnon saavuttamiseksi. Sen muoto ja rakennesuunnittelu vaihtelevat eri työolojen mukaan. Yleisiä muotoja ovat yksi levy ja kaksinkertainen levy. Venttiilin varrta käytetään venttiililevyn kytkemiseen ja sen liikkumispolkujen ohjaamiseen varmistamaan, että venttiililevy liikkuu tarkasti ja sujuvasti avaamisen ja sulkemisen aikana. Jotkut vastaventtiilit on varustettu jousilla. Jousen tehtävänä on auttaa venttiililevyä sulkemaan, parantamaan tiivistystä sulkeutuessa ja vähentämään vesivasaran esiintymistä tietyssä määrin.

(Ii) työmekanismi

Kun väliaine virtaa normaaliin suuntaan, väliaineen tuottama paine työntää venttiililevyn ylittääkseen oman painovoimansa ja mahdollisen jousenkestävyytensä siten, että venttiililevy pyörii venttiilin varren tai tappi -akselin ympärillä avataksesi. Tällä hetkellä väliaine voi kulkea venttiilin läpi tasaisesti, ja koko putkilinjajärjestelmä on normaalissa virtaustilassa. Kun väliaineella on taipumus virtata takaisin, väliaineen takavirtauksen ja itse venttiililevyn painovoiman aiheuttama käänteinen paine aiheuttaa venttiililevyn kiertymisen vastakkaiseen suuntaan nopeasti ja sopii tiukasti venttiilin istuimeen, mikä katkaisee väliaineen refluksikanavan, estäen väliaineen takavirtauksen ja varmistaen, että mediumissa putkijärjestelmässä aina ylläpitää yksitävirtausta.

Tekniset parametrit
